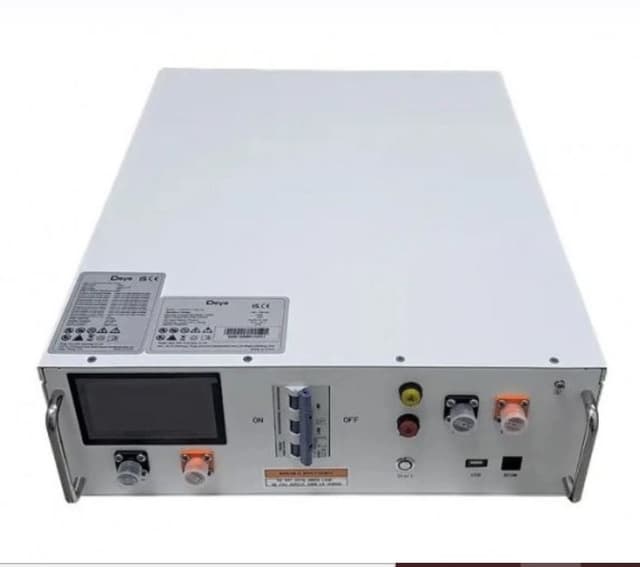

کنترل‌باکس ولتاژ بالا (BMS مرکزی) دیه | BOS-G-PDU-2

نقش و کارکرد در سیستم

• مدیریت و کنترل بانک باتری HV در بازه ولتاژی گسترده و پایدار
• کنترل جریان شارژ و دشارژ مطابق حدود مجاز سیستم
• ارسال اطلاعات کاری باتری (ولتاژ/جریان/وضعیت) به اینورتر یا PCS برای عملکرد ایمن
• پشتیبانی از ارتباط بین چند رک باتری (Battery Cluster) در پروژه‌های ظرفیت بالا
• افزایش ایمنی و کاهش ریسک آسیب به باتری‌ها و تجهیزات قدرت

مشخصات فنی کنترل‌باکس BOS-G-PDU-2

نوع محصول	High Voltage Battery Cluster Control Box
ولتاژ کاری سیستم	200 ~ 1000V DC
جریان نامی شارژ/دشارژ	100A
حداکثر جریان شارژ/دشارژ	120A
ورودی تغذیه DC	12V ±2% / 4.15A
بازه دمای کاری	°C 65+ تا °C 20-
درجه حفاظت	IP20 (مناسب فضای داخلی / اتاق تجهیزات)
ابعاد (W×D×H)	440×570×150 میلی‌متر
وزن تقریبی	حدود 19 کیلوگرم

اقلام همراه استاندارد (Standard Configuration)

• مقاومت ترمینیشن 120Ω
• کابل ارتباطی 250 میلی‌متری
• کابل برق 140 میلی‌متری
• کابل برق 2.1 متری
• EPCable2.0 (کابل برق 2 متری اتصال به قطب مثبت PCS)
• ENCable2.0 (کابل برق 2 متری اتصال به قطب منفی PCS)
• کابل ارتباطی 1000 میلی‌متری بین دو رک باتری
• کابل برق 1000 میلی‌متری بین دو رک باتری
• سیم ارت 140 میلی‌متری

باتری‌های سازگار: BOS-G-Pack5.1

کنترل‌باکس BOS-G-PDU-2 برای کار با ماژول باتری BOS-G-Pack5.1 طراحی شده است (باتری لیتیومی LiFePO₄ / LFP).

مشخصات کلیدی ماژول BOS-G-Pack5.1

نوع باتری	LiFePO₄ (LFP)
ولتاژ نامی	51.2V DC
ظرفیت نامی	100Ah
انرژی نامی	5.12kWh
جریان نامی شارژ/دشارژ	100A
جریان پیک دشارژ	120A
دمای شارژ	°C 55 تا °C 0
دمای دشارژ	°C 55 تا °C 20-
دمای نگهداری (Storage)	°C 35 تا °C 0
درجه حفاظت	IP20
ابعاد (W×D×H)	440×585×133 میلی‌متر
وزن تقریبی	حدود 46 کیلوگرم

کاربردها

• سیستم‌های ذخیره‌سازی انرژی (ESS) در مقیاس مسکونی/تجاری
• پروژه‌های خورشیدی متصل به باتری و سیستم‌های هیبرید
• پروژه‌های چند رک باتری با ولتاژ بالا و ظرفیت قابل توسعه
• اتاق باتری و رک‌های داخلی با الزامات IP20
